引言

新能源汽车充电枪经常会在户外环境中使用，比如雨天、灰尘较多的路边、高温天气、低温早晨，以及使用频率很高的公共充电站。充电枪手柄内部虽然空间不大，但里面的信号检测非常重要。

在充电枪内部，防水微动开关主要用于向控制系统提供清晰的状态信号，例如：充电枪是否插入、锁止是否到位、是否已经释放。康尔乐 KW5 防水微动开关就是针对这类低电流检测场景设计的产品，具有密封防水、小体积、内置电阻反馈等特点。

对于充电枪厂家来说，这个开关并不是一个普通小配件。如果开关信号不稳定，可能会导致充电无法启动、误报锁止故障，或者增加售后维修成本。因此，一款可靠的充电枪微动开关，可以让整套充电连接系统更加安全、稳定，也更适合批量生产。

为什么充电枪需要密封型微动开关？

充电枪内部的微动开关通常不承载大电流，它的主要作用是向控制板发送位置信号或锁止信号。

当充电枪插入汽车充电口时，锁扣结构会动作，并触发微动开关。开关状态变化后，控制系统就可以判断充电枪是否已经插好。在很多充电枪设计中，这个信号还会和电阻值配合使用，让控制器识别当前状态是否正确。

充电枪内部结构比较复杂，微动开关附近可能有弹簧、线束、塑料锁扣、电缆活动部位等。雨水、灰尘、清洗水、震动等因素，都可能影响小信号检测元件。

如果水汽进入外置电阻或焊点位置，电阻值可能会发生变化。如果灰尘进入开关触点或按压结构，也可能造成动作不稳定。因此，IP67 防水微动开关在充电枪设计中非常重要。

充电枪锁止信号检测中的常见问题

在实际应用中，充电枪可能会遇到以下问题：

• 水汽进入手柄内部，影响信号稳定性。
• 外置 PCB 电阻占用空间，并增加焊接工序。
• 开关按压角度不稳定，导致检测信号不一致。
• 线束和塑料结构空间有限，安装设计比较困难。

KW5 防水微动开关将信号检测和电阻反馈集成在一个紧凑的密封结构中，可以帮助工程师减少零件数量，简化充电枪内部布局，提高生产效率。

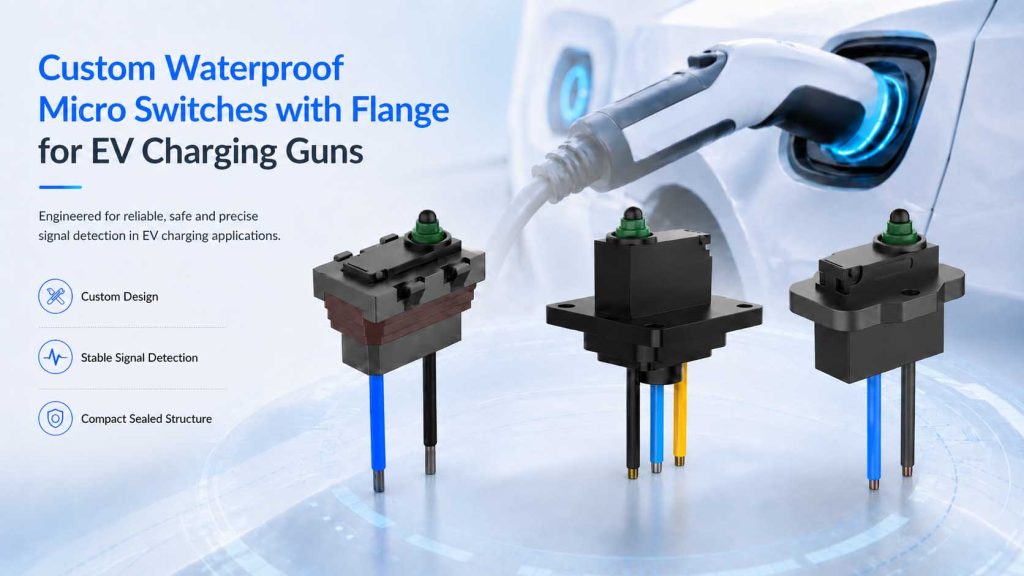

康尔乐 KW5：适合新能源汽车充电枪的防水微动开关

康尔乐 KW5 防水微动开关主要用于新能源汽车充电枪、充电连接器、电子锁机构等场景。

它的核心优势是：密封开关本体 + 内置电阻结构。

传统设计中，工程师可能会使用一个普通开关，再另外搭配外置电阻。而 KW5 可以将电阻集成在开关内部，这样可以减少 PCB 空间，缩短信号路径，也能减少裸露焊点带来的风险。

对于充电枪产品来说，内部空间往往非常紧凑。锁扣、开关、线束、塑料加强筋等结构都需要合理安排。如果开关尺寸过大，可能会影响模具设计，甚至需要重新修改结构。

KW5 体积紧凑，可以帮助充电枪厂家在有限空间内完成更灵活的设计。

内置电阻设计，让电路更简洁

在常见的充电枪电路中，电阻通常需要焊接在小 PCB 板上，或者通过线束连接。这种方式虽然可以使用，但会增加零件数量、占用空间，也会增加潜在故障点。

KW5 将电阻密封在开关内部，控制板可以直接读取所需的电阻信号，不需要额外依赖外置裸露电阻。

对于国标充电枪、美标充电枪，以及各类定制充电连接器项目，KW5 的电阻值可以根据客户电路要求进行匹配。如果厂家希望保持原有电路逻辑，同时更换为更灵活的防水微动开关供应商，KW5 是一个实用选择。

KW5 在充电枪电子锁中的应用

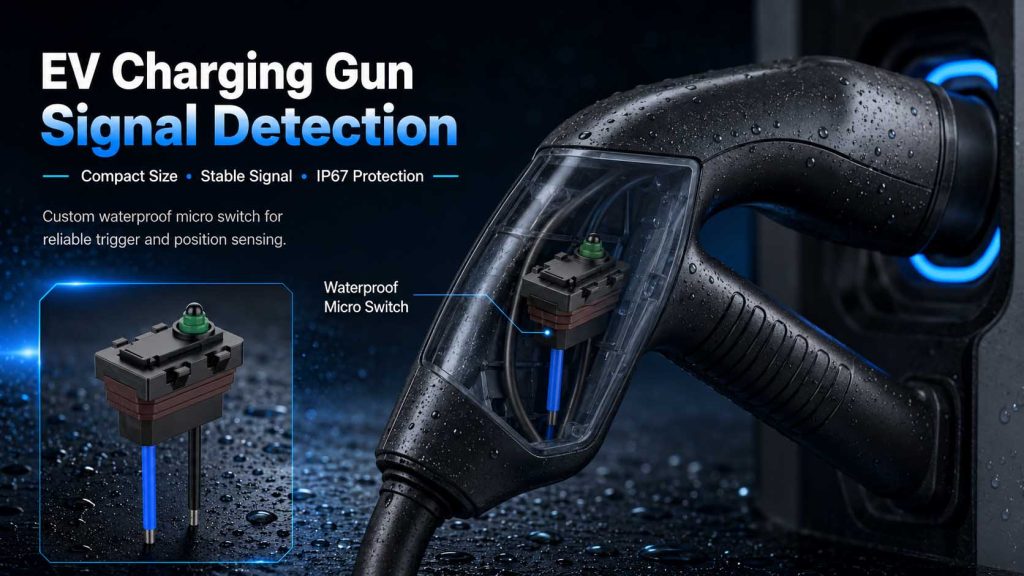

KW5 防水微动开关通常安装在充电枪锁扣或电子锁机构附近。

当用户将充电枪插入车辆充电口时，锁扣移动并按压开关执行器，控制系统收到“已插入”的信号。充电开始后，电子锁会防止充电枪被意外拔出。充电结束后，电子锁释放，开关状态再次变化，控制系统就能判断当前是正常释放还是锁止异常。

插入位置检测

充电枪插入检测需要快速、稳定、重复性好。

用户把充电枪插入车端接口后，充电设备需要及时响应。如果信号延迟或不稳定，可能会影响用户体验。KW5 可以在密封防水结构下提供稳定的状态信号，适合公共充电桩这类高频使用环境。

锁止状态与释放反馈

电子锁关系到充电安全。

如果系统无法确认锁扣是否到位，充电可能会被延迟，甚至无法启动。KW5 可以作为充电枪电子锁检测开关，用于反馈锁扣是否已经移动到正确位置。

充电结束后，释放反馈也很重要。它可以帮助控制器区分正常拔枪和真实锁止故障，减少误报和售后问题。

KW5 与 ALPS SPVQ6 系列的功能替代

ALPS SPVQ6 系列是一款紧凑型防水检测开关，带有内置电阻选项，常用于低电流检测场景。它具有小体积、防水保护、动作性能稳定等特点。

在匹配的充电枪设计中，康尔乐 KW5 可以替代 ALPS SPVQ6 系列的功能角色。两者都可以用于位置检测和电阻信号输出。

不过，在正式替代前，建议工程师确认以下项目：

• 执行器位置是否匹配；
• 操作力是否合适；
• 行程是否一致；
• 电阻值是否符合原电路要求；
• 出线方向是否满足结构设计；
• 安装空间是否足够；
• 寿命和循环测试是否通过。

如果这些机械和电气参数都能匹配，KW5 就可以在充电枪电子锁系统中实现相同的检测功能。

KW5 与 ALPS SPVQ6 对比

很多充电枪厂家都会面临成本压力、交期压力，以及不同客户的定制要求。KW5 可以在保持检测功能的同时，提供更短交期、更低成本和更灵活的定制支持。

浙江康尔乐电子有限公司的优势

浙江康尔乐电子有限公司长期专注于微动开关、防水开关、滑动开关、旋转开关、轻触开关和定制开关模块。

产品广泛应用于汽车零部件、新能源设备、家用电器、工业控制、医疗设备、安防产品和消费电子等领域。

针对新能源汽车充电枪项目，康尔乐不仅可以提供 KW5 防水微动开关产品，还可以配合客户进行工程选型和定制开发。

KW5 可在匹配应用中替代 ALPS SPVQ6 系列的功能，同时具备交期短、价格有优势、支持定制等特点。客户可以根据项目需求定制不同的电阻值、线长、线色、手柄形式、端子类型、操作力范围、焊接方式和模块组件。

康尔乐支持 OEM 和 ODM 项目，包括模具开发、样品制作、测试验证、批量生产、品质检验和售后支持。

KW5 用于充电枪设计时的工程建议

在充电枪结构设计中，KW5 应安装在锁扣机构能够稳定按压的位置。

需要避免侧向受力、过度行程和线束松动。因为这些问题可能会影响开关寿命，也可能造成信号读取不稳定。

在批量生产前，建议工程师重点检查以下内容：

• 插入、锁止、释放三个状态的信号是否稳定；
• 防水测试前后，电阻值是否保持稳定；
• 最终塑料锁扣结构与开关行程是否匹配；
• 出线位置是否有足够的应力释放保护；
• 整套充电枪外壳装配后，插拔循环测试是否正常；
• 焊接、点胶或灌封后，密封性能是否仍然可靠。

对于公共充电站来说，一个小小的检测信号异常，就可能导致一次充电失败、客户投诉，甚至需要安排售后维修。因此，前期验证非常重要。

总结

康尔乐 KW5 防水微动开关适合用于新能源汽车充电枪中，特别是需要密封检测、紧凑安装和稳定电阻反馈的项目。

它的内置电阻设计可以减少 PCB 空间，减少外露元件，让充电枪内部的锁止信号更容易管理。对于正在寻找 ALPS SPVQ6 替代方案的厂家来说，只要机械结构和电气参数匹配，KW5 可以实现相同的检测功能。

凭借较短交期、较低成本和灵活定制能力，KW5 适合从样品开发到批量生产的充电枪项目。
